Eine spezielle Klebetechnik soll Falten im Markisentuch wirksam reduzieren. Bei der im vorliegenden Fall montierten Anlage bildeten sich allerdings zur Mitte hin deutliche Waben. Warum?
Die Bewohnerin eines Mehrfamilienhauses hatte an der Hauswand über ihrem Balkon eine Kassettenmarkise anbringen lassen. Als das Tuch nach kurzer Zeit Wellen zu werfen begann, reklamierte sie das Verhalten beim ausführenden Betrieb. Dieser sprach von normalen Gebrauchsspuren und wies jede Schuld von sich.
Die Kundin gab sich damit nicht zufrieden – und so landete der Fall vor Gericht. Der hinzugezogene Sachverständige sollte der Wellenbildung auf den Grund gehen und klären, ob der Fachbetrieb die Markise mangelhaft montiert hatte.
Vor-Ort-Termin

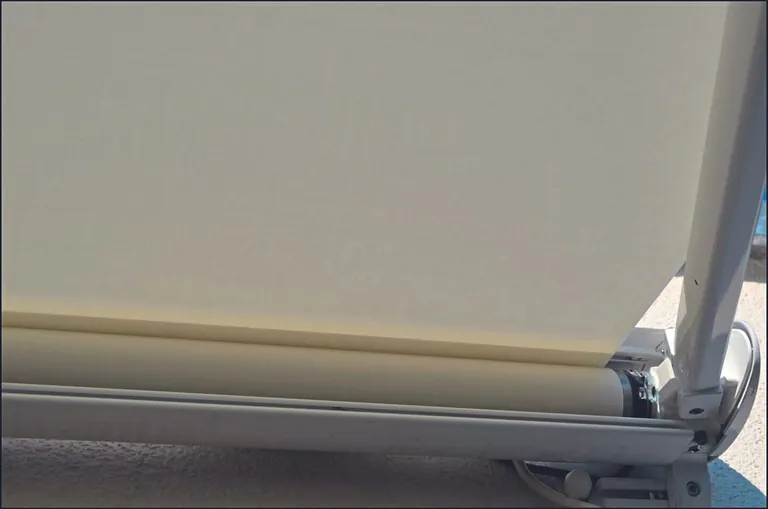

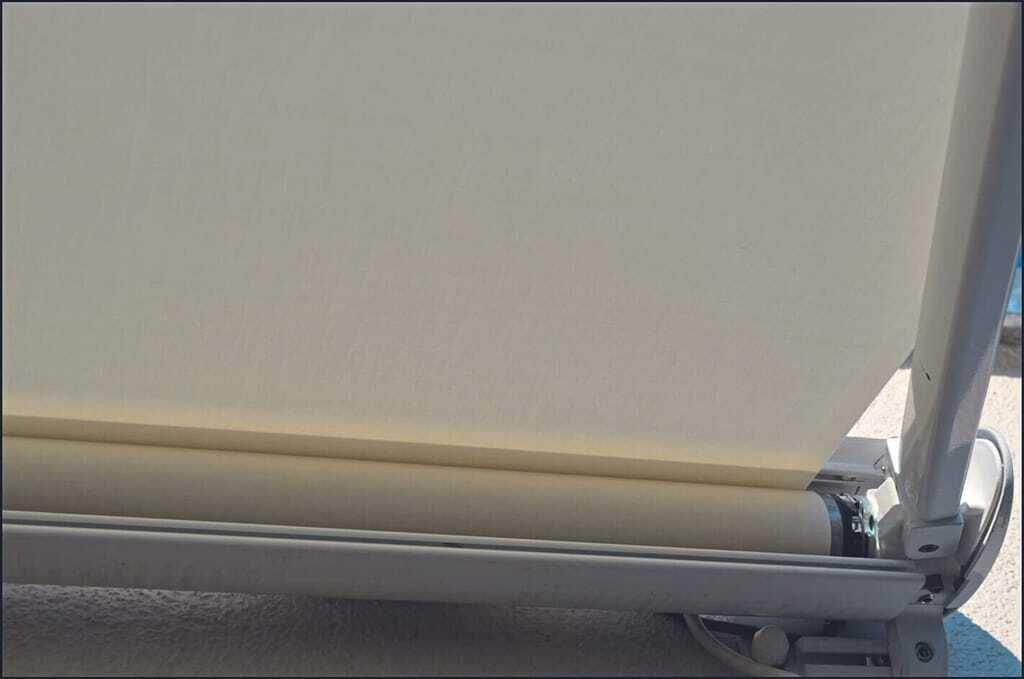

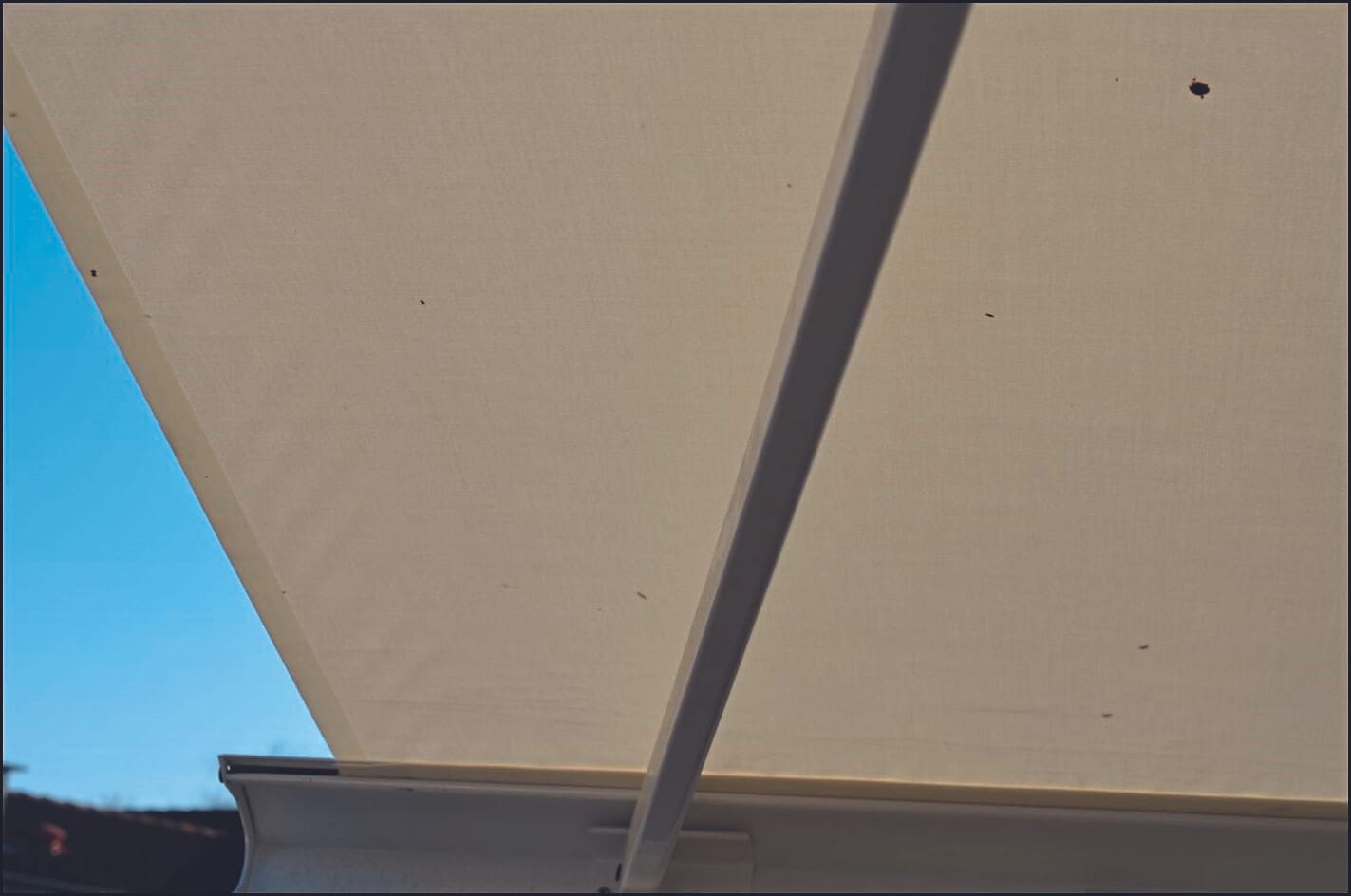

Der Sachverständige fand beim Ortstermin eine 4.500 Millimeter breite Markise mit einem Ausfall von 2.500 Millimeter vor. Die einzelnen Stoffbahnen des Markisentuchs aus Acryl waren an den Nahtstellen gestoßen und mittels eines Bands miteinander verklebt. Dieses spezielle Klebeverfahren soll das Wickelverhalten eigentlich verbessern. Warum also warf das Tuch Falten? Diese waren in der Mitte der Markise deutlich zu sehen – die Außenseiten zeigten sich hingegen makellos.

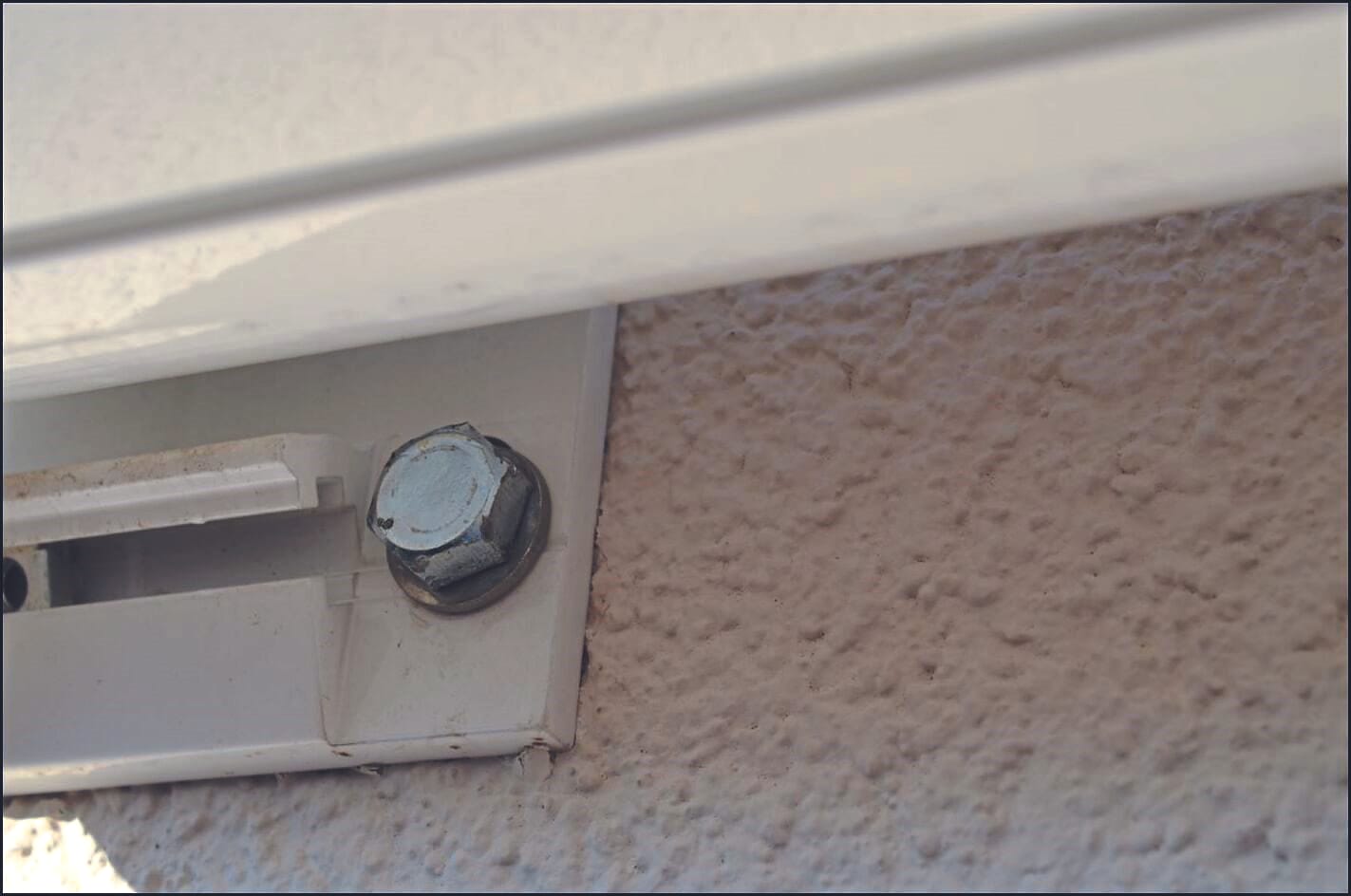

Bei seiner weiteren Untersuchung stellte der Sachverständige fest, dass die Markise links und rechts mit jeweils einer Konsole an der Wand befestigt ist. Verzinkte Holzschrauben verankern die Konsolen im Untergrund, der aus einem Wärmedämmverbundsystem (WDVS) mit einer darunterliegenden Holzkonstruktion besteht. Und genau hier liegt das Problem: Der Untergrund ist nicht druckfest. Der Fachbetrieb hatte dies bei der Montage nicht berücksichtigt.
Schadensanalyse

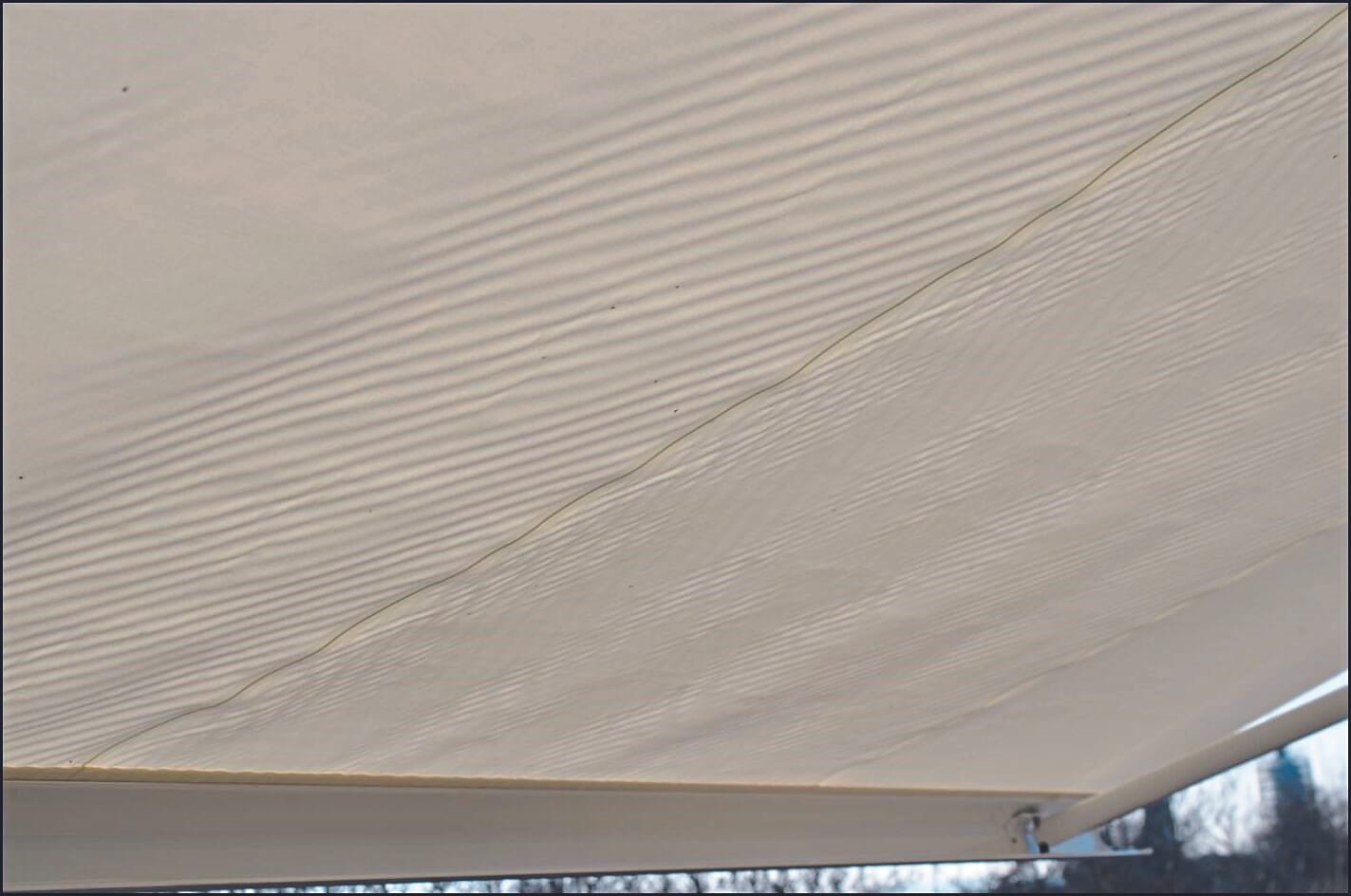

Die Monteure hatten nicht das richtige Befestigungsmaterial gewählt und die Markisenkonsolen nur auf dem Putz befestigt. Das führt dem Sachverständigen zufolge dazu, dass die Konsolen bei ausgefahrener Markise zur Mitte hin gedrückt werden. Die 63 Millimeter große Welle, die nur am Motorlager und an der Seitenkappe hängt, verbiegt sich infolgedessen im mittigen Bereich. Am Tuch kommt es in diesem Bereich zur Wabenbildung.
Zusammenfassung
Der Sachverständige kam in seinem Gutachten zum Schluss, dass die montierte Kassettenmarkise mangelbehaftet ist. Die Konsolen neigen bei Belastung durch die Markisenarme im ausgefahrenen Zustand nach innen. Dadurch kommt es zu einer Durchbiegung der Markisenwelle. Trotz der aneinandergeklebten Stoffbahnen bilden sich zur Mitte hin starke Wellen bzw. Falten, welche an den Außenseiten nicht sichtbar sind.
So sind Sie auf der sicheren Seite
Marc Hochmuth ist ö.b.u.v. Sachverständiger der HWK Mannheim für das Rollladen- und Jalousiebauerhandwerk.
Damit eine Markise die vom Hersteller angegebene Windwiderstandsklasse erfüllen kann, schreibt die Montageanleitung die Verwendung von Befestigungsmaterial vor, das für den Montageuntergrund geeignet ist. Für die richtige Auswahl ist der Monteur verantwortlich. Im vorliegenden Fall hatten die Monteure das falsche Material verwendet. Hinweise zur fachgerechten Markisenbefestigung auf druckfestem und nicht druckfestem Untergrund gibt die „Richtlinie zur technischen Beratung, zum Verkauf und zur Montage von Gelenkarmmarkisen“, welche der Verband ITRS mit seiner Fachgruppe IVRSA erarbeitet hat.
