Statten Sie Ihre Anlagen mit hochwertiger Technik aus So montieren Sie eine Sicherheitskontaktleiste am Tor

Sicherheit spielt bei kraftbetätigten Toren eine wichtige Rolle, gerade mit Blick auf immer wieder auftretende Unfälle. Wie Fachbetriebe die Toranlagen ihrer Kunden mit einer Sicherheitskontaktleiste ausrüsten, zeigt sicht+sonnenschutz-Online im Praxistipp.

Der Fachbetrieb montiert die vorkonfektionierten Komponenten der Sicherheitskontaktleiste. - © ASO

ASO Safety Solutions hat das System Plug’n’Sense zur Konfektionierung von Sicherheitskontaktleisten als möglichst einfache Lösung für Verarbeiter entwickelt. Hersteller von Torsystemen und Fachbetriebe für die Montage und Wartung von Toren sollen mit der Lösung Zeit in der Praxis sparen. Zusätzlich soll sich durch die unkomplizierte Verarbeitung die Komplexität verringern und soll die Fehlerquote sinken.

Vorteile für Torbauer

Nach Ablauf der gesetzlichen Gewährleistung oder außerhalb der Herstellergarantie muss meist der Fachbetrieb als Servicedienstleister eine defekte Sicherheitskontaktleiste austauschen. Das Plug’n’Sense-System konfektioniert der Verarbeiter vor Ort in Abhängigkeit von den Maßen des jeweiligen Tores. Im vorkonfektionierten Paket liefert ASO Safety Solutions eine Endkappe, eine Steckerrastkappe und einen Stecker. "Wir als ASO sind der Meinung, dass Plug’n’Sense ein Schritt dahin ist, Sicherheitsstandards, eine einfache Konfektionierung und eine schnelle Montage zu kombinieren“, sagt ASO-Inhaber Helmut Friedrich. Das System bietet folgende Vorteile für Verarbeiter:

• einfache und schnelle Konfektion
• kompakte Bauweise der Komponenten
• dauerelastische Abdichtung der Schaltkammer
• kein zusätzliches Kleben
• feste Verbindung der Komponenten
• höhere Flexibilität der Serviceleistung für den Endkunden
• baumustergeprüft vom TÜV Nord

Montage Schritt für Schritt

Schritt 1: ASO liefert im Paket die einzelnen Komponenten: Endkappe, Steckerrastkappe und Stecker.

Schritt 2: Legen Sie die Kontaktleiste auf einer ebenen Fläche aus und schneiden Sie diese auf das Maß der Anlage zurecht. Beachten Sie dabei rechtwinkelige und glatte Schnittflächen.

Schritt 3: Jetzt drücken Sie den Stecker mithilfe der Endkappe in die Kontaktleiste ein. Ein speziell markierter Punkt dient dabei als Andruckfläche.

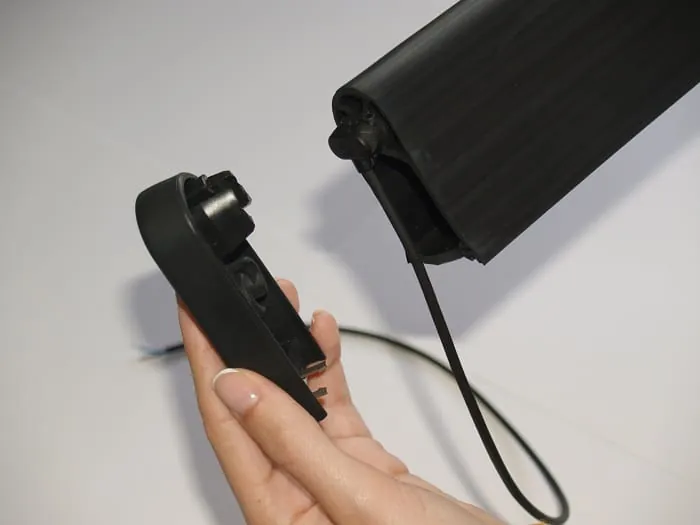

Schritt 4: Danach ziehen Sie die Endkappe vom mit dem vorhergehenden Schritt befestigten Stecker ab.

Schritt 5: Stecken Sie die Endkappe in der sauber abschließenden Position in die Schaltkammer der Kontaktleiste und drücken Sie diese fest ein. Eine Butyldichtung versiegelt automatisch das Bauteil.

Schritt 6: Messen Sie die Kontaktleiste mit einem Widerstandsmessgerät aus. Bei unbetätigter Kontaktleiste muss der Widerstand 8,2 kOhm +/- 500 Ohm betragen. Bei betätigter Kontaktleiste darf der Widerstand 500 Ohm nicht überschreiten.
