Mit seinem modularen Oberlichtsystem hat sich Velux ein neues Geschäftsfeld erschlossen. Hier lesen Sie, wie der Einbau der vorgefertigten Tageslichtkonstruktion mit wenigen Schritten innerhalb eines Arbeitstages gelingt.
Weil die Filiale aus allen Nähten zu platzen drohte, entschloss sich die Raiffeisenbank Mengkofen, im benachbarten ehemaligen Kornspeicher Büroräume unterzubringen. Über dem luftigen Treppenhaus des massiven und dicken Gemäuers sorgt das modulare Oberlichtsystem von Velux für ausreichend Tageslicht. Zwei motorisch betriebene Öffnungsflügel führen verbrauchte Luft ins Freie ab und dienen im Brandfall als Rauchabzug. Ideen für den Umbau und die Gestaltung der Innenräume lieferte Architekt Gerd Meindl.
Drei Meter langes Sattel-Lichtband
Velux empfahl dem Planer das Oberlichtsystem, das der Hersteller mit Foster + Partners in London entwickelt hatte. Meindl ließ sich gerne auf das Experiment ein, den Kornspeicher der Raiffeisenbank als Pilotprojekt zu realisieren. Mit der Montage beauftragt war Dachdecker Ludwig Eckhart. Die Planung des Architekten sah ein zirka drei Meter langes Sattel-Lichtband entlang des Firstes vor, unterteilt in je drei Glasflächen links und rechts des um etwa 30 Grad geneigten Dachs. Die beiden mittig positionierten Flügel der Module sollten sich zum Lüften bzw. als Rauchabzug motorisch spaltbreit öffnen lassen.
Vorbereitung auf die Montage
Nach sechs Wochen konstruktiver Detailplanung und Vorfertigung im Werk stand der Termin für die Anlieferung fest. Die Vorbereitung auf die Montage begann. Nach dem Aufstellen der Arbeits- und Schützgerüste öffneten die Dachdecker die Dachfläche an der betreffenden Stelle. Ehe die Verarbeiter daran gingen, das modulare Oberlichtsystem von Velux einzubauen, schnitten sie die Sparren ab und brachten die statisch erforderlichen Wechsel aus Leimbindern an. An nur einem Arbeitstag montierten die Fachkräfte sechs selbsttragende Module, die sie mit einem Autokran aufs Dach gehoben hatten. Im Folgenden beschreiben wir den Einbau Schritt für Schritt.
Montage Schritt für Schritt
Schritt 1: Die Stahlprofilträger, die zur Befestigung der Module an der Unterseite dienen, montieren Sie an beiden Seiten einer vorher zu errichtenden Unterkonstruktion aus Holz, Beton und Stahl.
Schritt 2: Um die spätere Passgenauigkeit sicherzustellen, richten Sie die Stahlprofilträger gemäß Montageanleitung aus und befestigen diese.
Schritt 3: Bauseitig sind vorübergehend zwei Hilfssparren nötig, das Zubehör liefert Velux. Darauf montieren Sie die Module.
Schritt 4: Die Module stoßen am Hochpunkt des Dachs ohne Firstpfette direkt aneinander; sie sind miteinander zu verschrauben.
Schritt 5: Befestigen Sie die Module einzeln am Stahlprofilträger.
Schritt 6: Am Fußpunkt befestigen Sie die Elemente ebenfalls gemäß Einbauanleitung. Die Halterungen greifen passgenau und kraftschlüssig in den Stahlprofilträger.

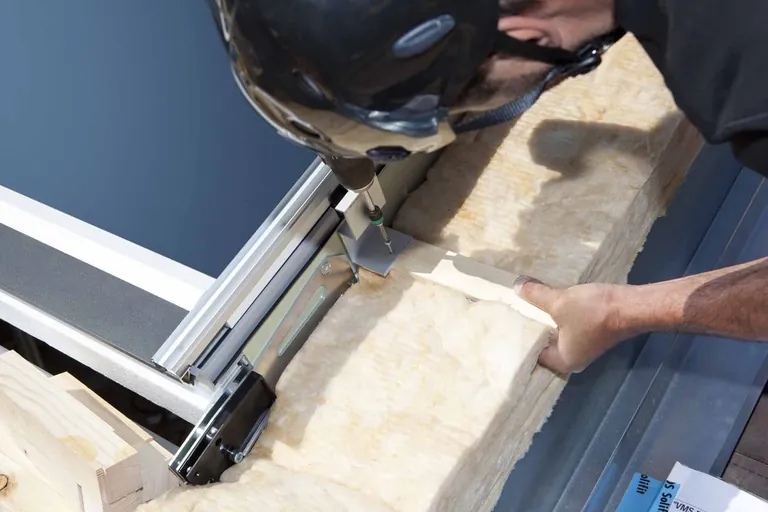

Schritt 7: Ein ausreichend dickes Dämmpaket hilft dabei, Wärmebrücken an den metallischen Halterungen zu vermeiden.
Schritt 8: Die Eindeckrahmen rund um den Dachanschluss und die Abdeckbleche montieren Fachkräfte gemäß Einbauanleitung.
