Aus der Praxis für die Praxis, Teil 124 So bringen Sie eine motorisierte Welle schnell in den Kasten

Acomax hat ein Schnellmontagesystem für Fertig-/Neubau-Rollladenkästen entwickelt, mit dem sich eine motorisierte Welle in wenigen Sekunden ein- und ausbauen lässt. Im Praxistipp zeigt sicht & sonnenschutz Schritt für Schritt, wie die Montage abläuft.

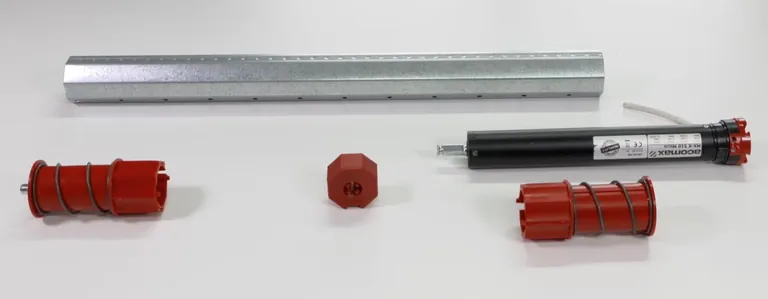

Das Schnellmontagesystem von Acomax besteht mit Blick auf die Welle aus den folgenden Komponenten: Federhülse Gegenseite, Motorkupplung und Federhülse Motorseite (v.li.). Hinzu kommt der passende Elektroantrieb in der gewünschten Variante. Die Länge der Welle sollte dem Unternehmen zufolge so bemessen sein, dass beide Federn im eingebauten Zustand jeweils zirka einen Zentimeter vorgespannt sind. Spezielle Kasten- und Motorlager komplettieren das System (siehe Schritt 1). - © Acomax

Das Klick-Schnellmontagesystem für Fertig-/Neubau-Rollladenkästen ermöglicht es nach Angaben des Herstellers Acomax, eine motorisierte Rollladenwelle in nur wenigen Sekunden zu montieren – auch bei schlechter Zugänglichkeit. Eine eventuelle Revision lasse sich damit ebenfalls in kurzer Zeit ausführen.

Antrieb jederzeit ausrastbar

Das Gesamtsystem besteht aus wenigen Teilen: einem Kastenlager, einer Federhülse für die Gegenseite, einer Federhülse für die Motorseite, einem Motorlager sowie dem passenden Elektroantrieb in der gewünschten Variante. Mit Ausnahme der Befestigung des Motor- und Kastenlagers ist laut Acomax kein Werkzeug für die Montage erforderlich. Das Schnellmontagesystem ist für die klassische Achtkant-Rollladenwelle mit einem Durchmesser von 60 Millimeter konzipiert. Neben der schnellen Montage zeichnet sich das System durch die Möglichkeit aus, den Antrieb an jeder beliebigen Stelle einfach und schnell auszurasten – auch bei aufgewickeltem Rollladenpanzer.

Zum manuellen Abrollen muss der Monteur den Antrieb laut Acomax nicht axial aus dem Motorlager nehmen. Er bleibe drehbar gelagert und sichere die Welle vor dem Herunterfallen.

Award für Klicksystem

Auch für Vorbau-/Blendkappen-Rollladensysteme hat Acomax ein Klick-Motor-Schnellmontagesystem im Programm. sicht+sonnenschutz hatte das System, das im Jahr 2021 in der Kategorie Antriebe und Steuerungen den R+T Innovationspreis in Gold erhalten hat, im Praxistipp der Ausgabe 9/22 vorgestellt.

Montage Schritt für Schritt

Beim Einsatz aller Komponenten geht die Montage laut Acomax am einfachsten und schnellsten – die Bauteile sind jedoch auch einzeln einsetzbar. Die Bilderserie zeigt Schritt für Schritt, wie die Installation von Antrieb und Welle mit dem Klick-System abläuft.

  1. Montieren Sie das spezielle Motorlager auf der Motorseite des Rollladenkastens und das Kastenlager auf der Gegenseite. In der Regel erfolgt dies beim Fertig-/Neubau-Rollladenkasten, indem Sie die Lager mit entsprechenden Muttern und Unterlegscheiben auf jeweils zwei feststehenden M8 Gewindebolzen anschrauben.
  2. Stülpen Sie die motorseitige Federhülse über den Motor und stecken Sie die Motorkupplung auf. Anschließend stecken Sie den so vorbereiteten Antrieb vollständig in die Welle ein.
  3. Stecken Sie die Federhülse auf der Gegenseite in die Welle ein. Die Welle ist nun zur Montage vorbereitet.
  4. Die Montage der Welle erfolgt zuerst auf der Gegenseite: Setzen Sie den Bolzen der Federhülse unten auf die Führung des Kastenlagers auf. Dieser Bereich ist auch bei schlechter Zugänglichkeit in raumseitig geschlossenen Rollladenkästen gut zu erreichen.
  5. Drücken Sie die Welle nach oben. Die Führung sorgt dafür, dass der Bolzen oben sicher im Gleitlager einrastet.
  6. Weiter geht es auf der Motorseite. Drücken Sie die gesamte Welle gegen das Kastenlager. Die Federn verkürzen sich und Sie können den Motorkopf unten auf das Motorlager schräg aufsetzen.
  7. Indem Sie die Welle nach oben drücken, gleitet der Motorkopf geführt nach oben und rastet in einer oberen Position ein, in welcher die Welle drehbar gelagert ist. So können Sie bequem Federaufhänger oder feste Wellenverbinder anbringen.
  8. Drehen Sie die Welle auf der Motorseite und ziehen Sie sie gleichzeitig nach unten. Die Welle rastet so in einer von vier möglichen Positionen fest ein. Damit ist die Montage grundsätzlich abgeschlossen.
  9. Um Kabel und eventuell Antenne vor Beschädigungen zu schützen, schieben Sie diese unter den Kabelhalter. Zuletzt stellen Sie die Endlagen des Antriebs ein, je nach Variante vollautomatisch oder manuell, und verschließen den Kasten.
