Geschlossene Rollladenkästen spielen als thermisch gut isolierte Bauelemente eine wichtige Rolle für die Funktionsfähigkeit wärmegedämmter Gebäudehüllen. sicht+sonnenschutz-Online zeigt die fachgerechte Montage eines Beispielrollladens Schritt für Schritt.
Die Firma Braun hat den geschlossenen Rollladenkasten 1982 entwickelt und bietet heute das Modell Gebratherm mit Neopor-Isolierung (Wärmeleitfähigkeit: 0,032) an. Die Dämmung zum Innenraum hin setzt Braun aus einem Guss um für die optimale Passform ohne Wärmebrücken. Den Endstab des Behangs stattet der Hersteller mit einer Neopren-Dichtung und einem durchgehenden Anschlag für gute Wärmedämmeigenschaften aus.
Ausstattung nach Wunsch
Zwischen Aluminium und Kunststoff wählt der Kunde für den Behang, der in einer Doppellauf-Führungsschiene mit kombinierbarem Insektenschutz läuft. Auf Wunsch fertigt Braun das System als Raffstorevariante. Beim Einbau sollte der Verarbeiter auf den richtigen Anschluss zum Mauerwerk hin achten, um Wärmebrücken zu vermeiden, die die Leistungsfähigkeit des Rollladensystems zunichtemachen.
Montage Schritt für Schritt
Schritt 1: Wenn Sie alle Einzelteile bereitgelegt haben, messen Sie die Befestigungspunkte aus.
Schritt 2 : Danach schrauben Sie die Konterprofile für die Schienenmontage ein.
Schritt 3: Jetzt montieren Sie die Konterprofile für die Abdeckschiene.
Schritt 4: Legen Sie den Gurtwicklerkasten (Mauerbüchse) frei.
Schritt 5: Anschließend legen Sie das Raststück für den Gurtaustritt frei und bauen es mit innen liegenden Bürstendichtungen ein.
Schritt 6: Hängen Sie den Gurt ein und befestigen Sie den Gurtwickler.
Schritt 7: Nun hängen Sie die Anfangsstäbe mit den Aufhängefedern an der Welle ein und befestigen diese.
Schritt 8: Schieben Sie den Rollladenpanzer ein und verbinden Sie ihn mit den Anfangsstäben.

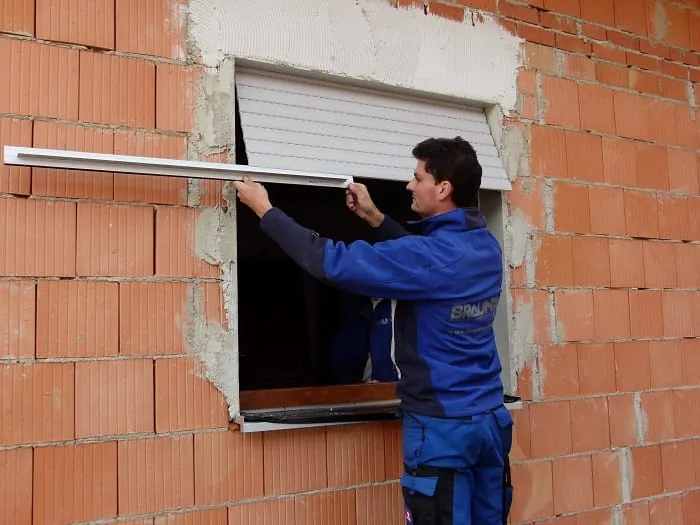

Schritt 9: Anschließend schieben Sie den Rollladenendstab am unteren Ende des Rollladens ein.
Schritt 10: Nun schieben Sie die seitlichen Aluminium-Führungsschienen ein.
Schritt 11: Verschrauben Sie die Führungsschienen mit den Konterprofilen.
Schritt 12: Danach verschrauben Sie die obere Abdeckschiene an den Konterprofilen.
Schritt 13: Zum Schluss verschrauben Sie die untere Abdeckschiene.
