Aus der Praxis für die Praxis, Teil 139
Rollladenkästen im Handumdrehen installieren
Dank integrierter Statikkonsole und durchdachtem Systemaufbau spart der Neubauaufsatzkasten Thermo NB 4.0 von Duotherm bis zu 30 Minuten Montagezeit pro Fensterelement. Wie der Einbau abläuft, zeigt sicht & sonnenschutz Schritt für Schritt im Praxistipp.
Der Neubauaufsatzkasten Thermo NB 4.0 ist das Flaggschiff im Produktprogramm von Duotherm. Und das nicht ohne Grund: Das Unternehmen hat den Kasten nach eigenen Angaben über die Jahre hinweg kontinuierlich verbessert und so ein System geschaffen, das nicht nur die hohen Ansprüche von Endkunden erfülle, sondern auch deutlich Zeit beim Einbau spare. Denn den Thermo NB 4.0 liefert Duotherm auf Wunsch mit eingebauter Statikkonsole.
15 bis 30 Minuten pro Fenster sparen

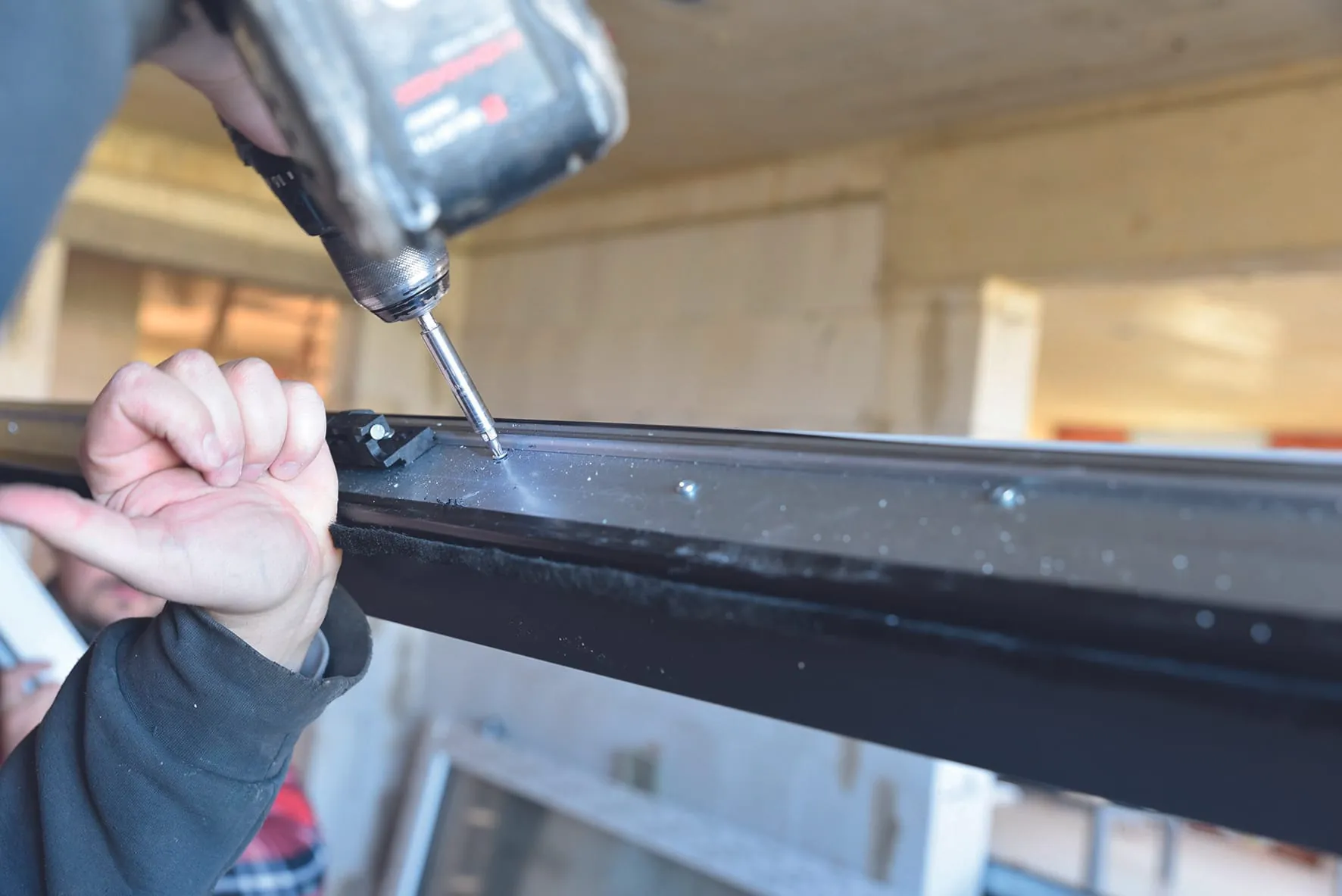

So läuft der Einbau ab: Per Klipstechnik rastet der Verarbeiter den Kasten auf das Fensterelement auf und verbindet ihn dann nach oben hin mit dem Baukörper. Werkseitig ist beim Thermo NB 4.0 das Verstärkungseisen auf dem PVC-Adapterprofil fixiert. Eine Abdichtung zwischen Adapterprofil und Blendrahmen ist größtenteils nicht notwendig. Auch die Sturzbefestigung ist bereits vormontiert.
Das alles bedeutet laut Duotherm eine erhebliche Zeitersparnis beim Einbau des Systems: Bei vorsichtiger Rechnung seien es mindestens 15 Minuten pro Fenster. Erfahrungsgemäß liege die Einsparung jedoch eher bei einer halben Stunde pro Element. Und sollten aufgrund individueller Vorgaben mehr Konsolen pro Element nötig sein, um die notwendige Stabilität zu gewährleisten, verringert sich laut Duotherm entsprechend auch der zeitliche Aufwand beim Einbau im Vergleich zu anderen Kastensystemen.
Keine Kompromisse bei Qualität und Sicherheit

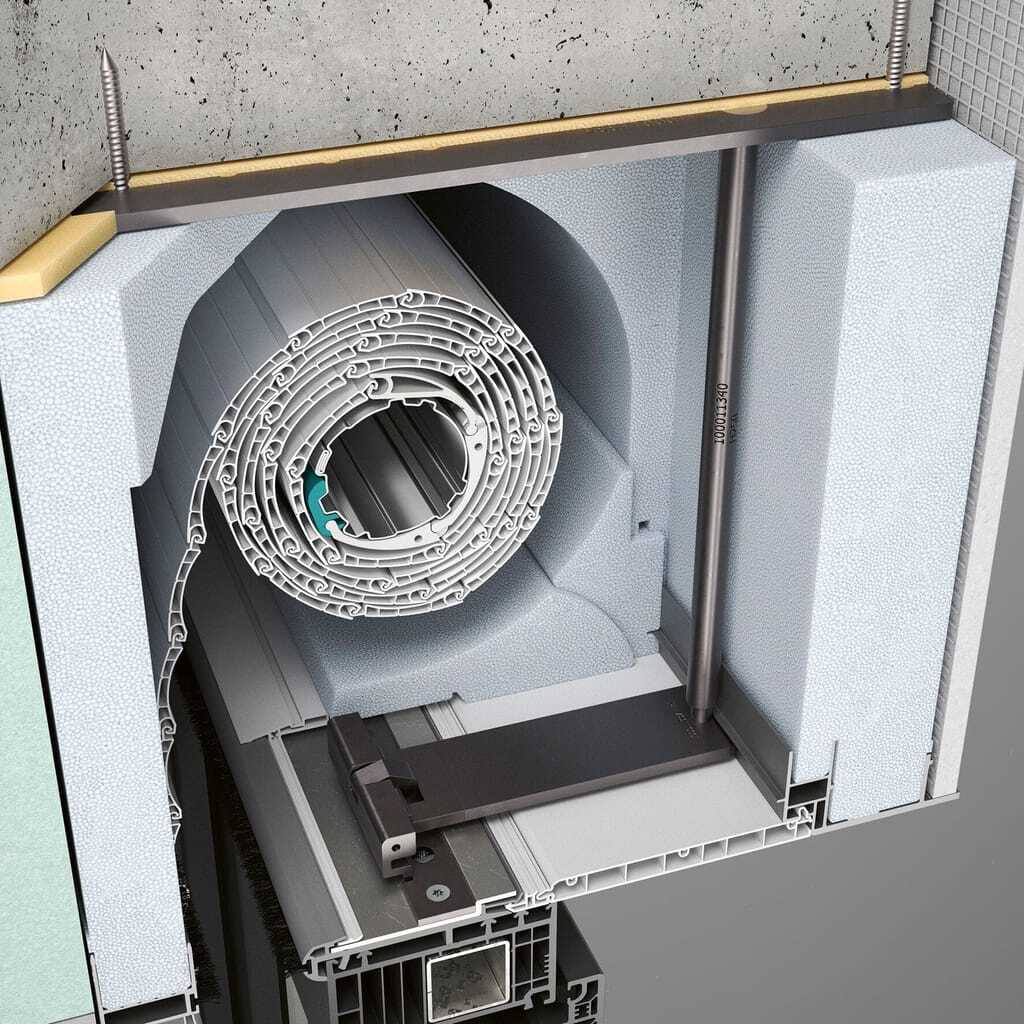

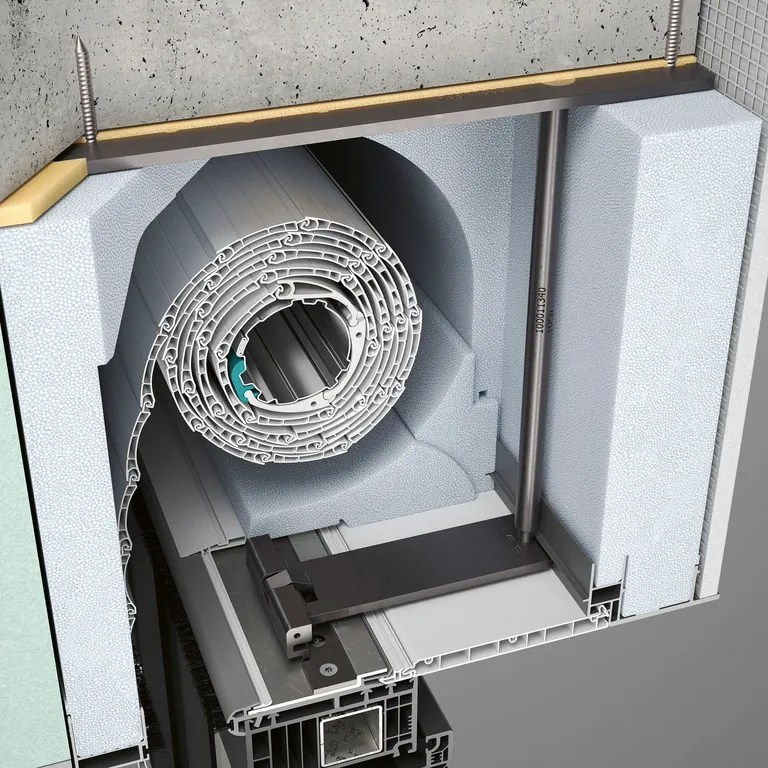

Der Fenstereinbau inklusive Rollladenkasten in einem Guss bedeutet dem Hersteller zufolge nicht, Kompromisse bei der Qualität oder gar der Sicherheit machen zu müssen. Im Gegenteil: Die eingebaute Statikkonsole erlaubt es laut Duotherm oftmals, auf andere statische Ertüchtigungen eines Fensters zu verzichten.
In der Bilderserie zeigt sicht & sonnenschutz Schritt für Schritt, wie der Einbau des Neubauaufsatzkastens Thermo NB 4.0 mit integrierter Statikkonsole in der Praxis abläuft.

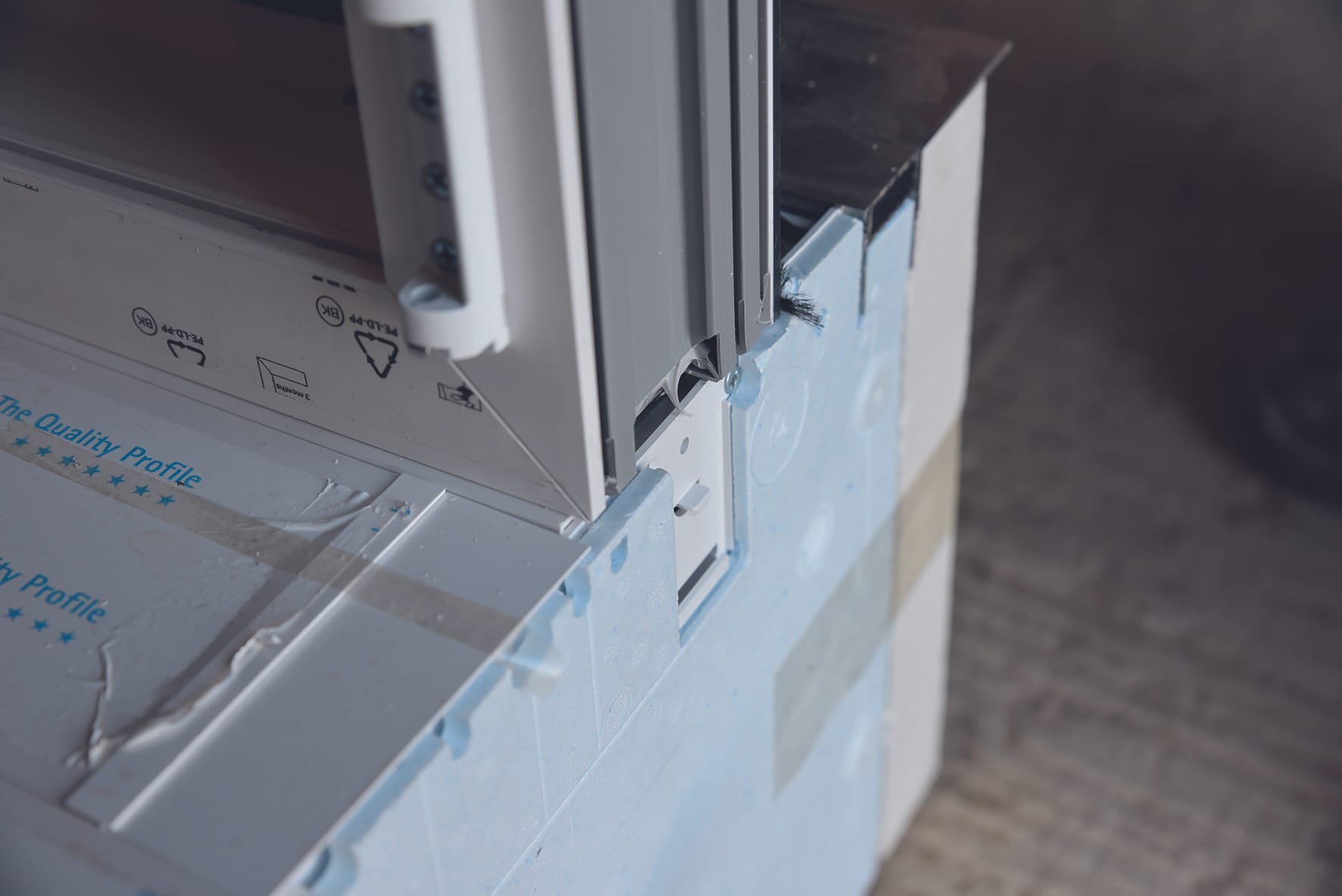

Um den Rollladenkasten Thermo NB 4.0 mit dem Blendrahmen zu verbinden, setzen Sie ihn leicht geneigt auf das Adapterprofil auf und rasten Sie ihn mit leichtem Druck ein. Montage-Tipp zum Aufbringen des Kastens: Legen Sie den Rollladenkasten auf den Boden, wobei das Bodenprofil nach oben zeigt. Drehen Sie dann den Blendrahmen auf den Kopf und verbinden Sie ihn mit dem Kasten.

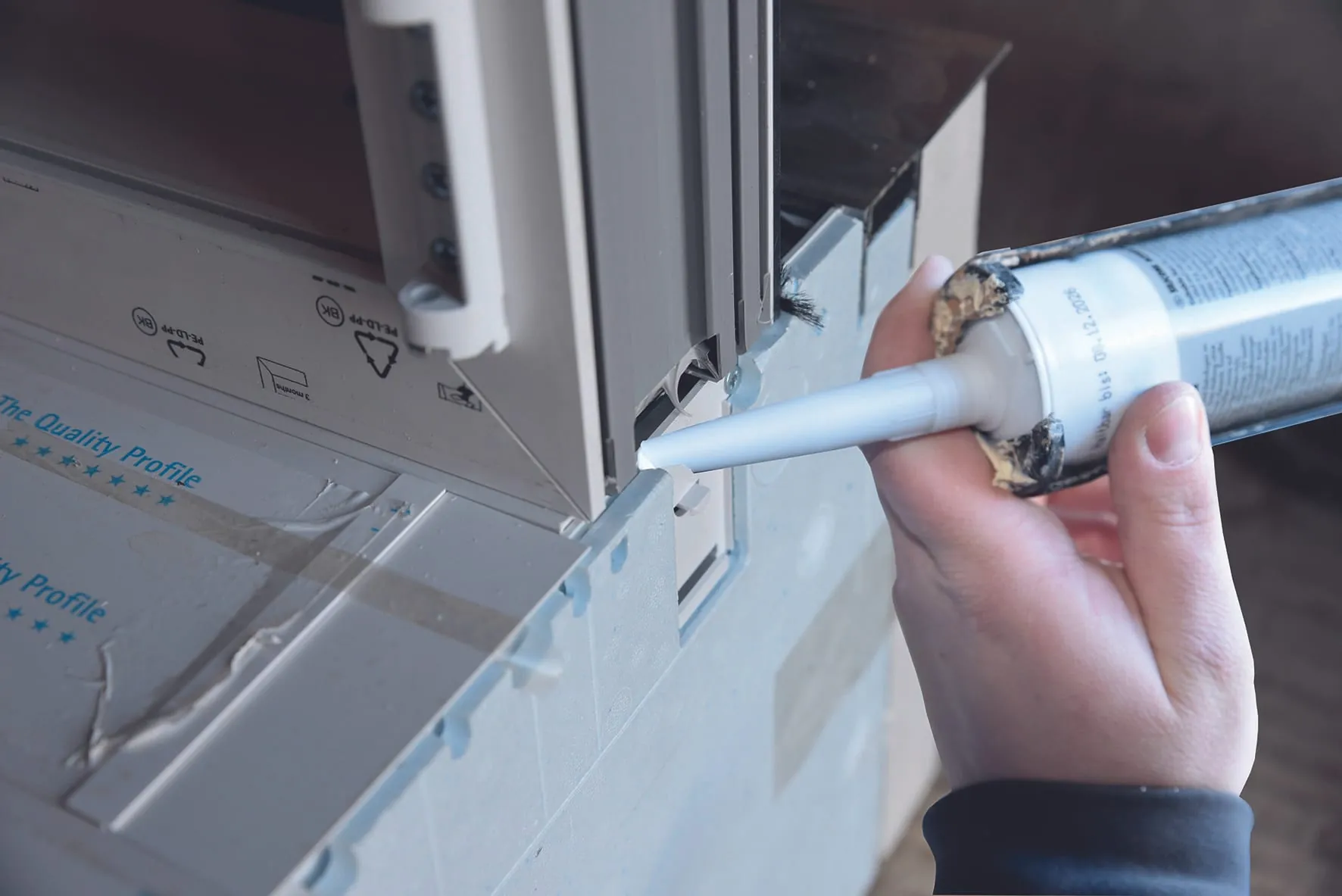

Eine Abdichtung zwischen Adapterprofil und Blendrahmen ist nicht erforderlich. Lediglich den Bereich rechts und links, in welchem das Adapterprofil um jeweils zirka 15 Millimeter vom Blendrahmen zurückspringt, müssen Sie mit geeigneten Mitteln abdichten.

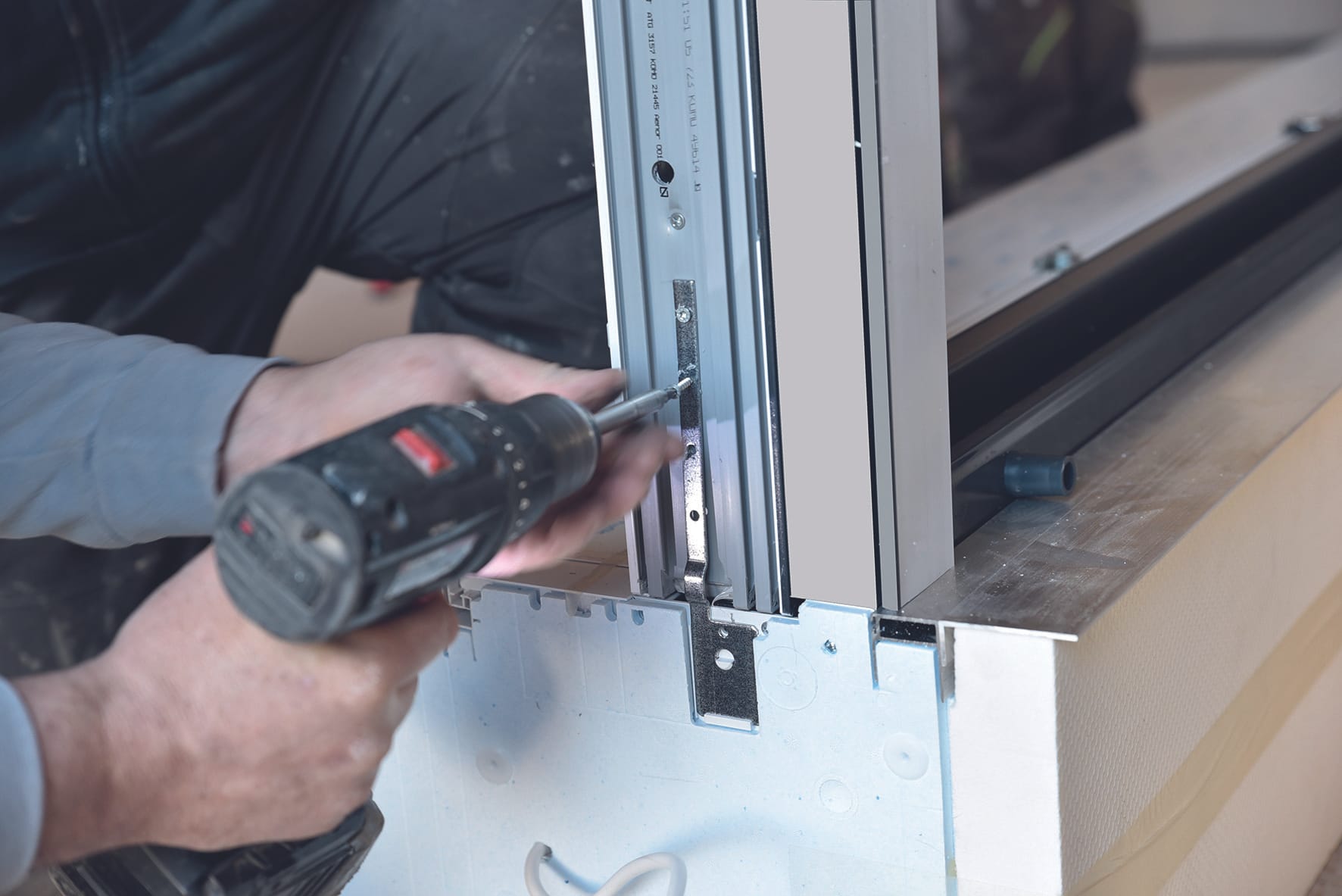

Stecken Sie die Befestigungsstiele an den Kopfstücken auf und verschrauben Sie sie mit dem Blendrahmen. Berücksichtigen Sie dabei den 90-Grad-Winkel des Kastens zum Blendrahmen.

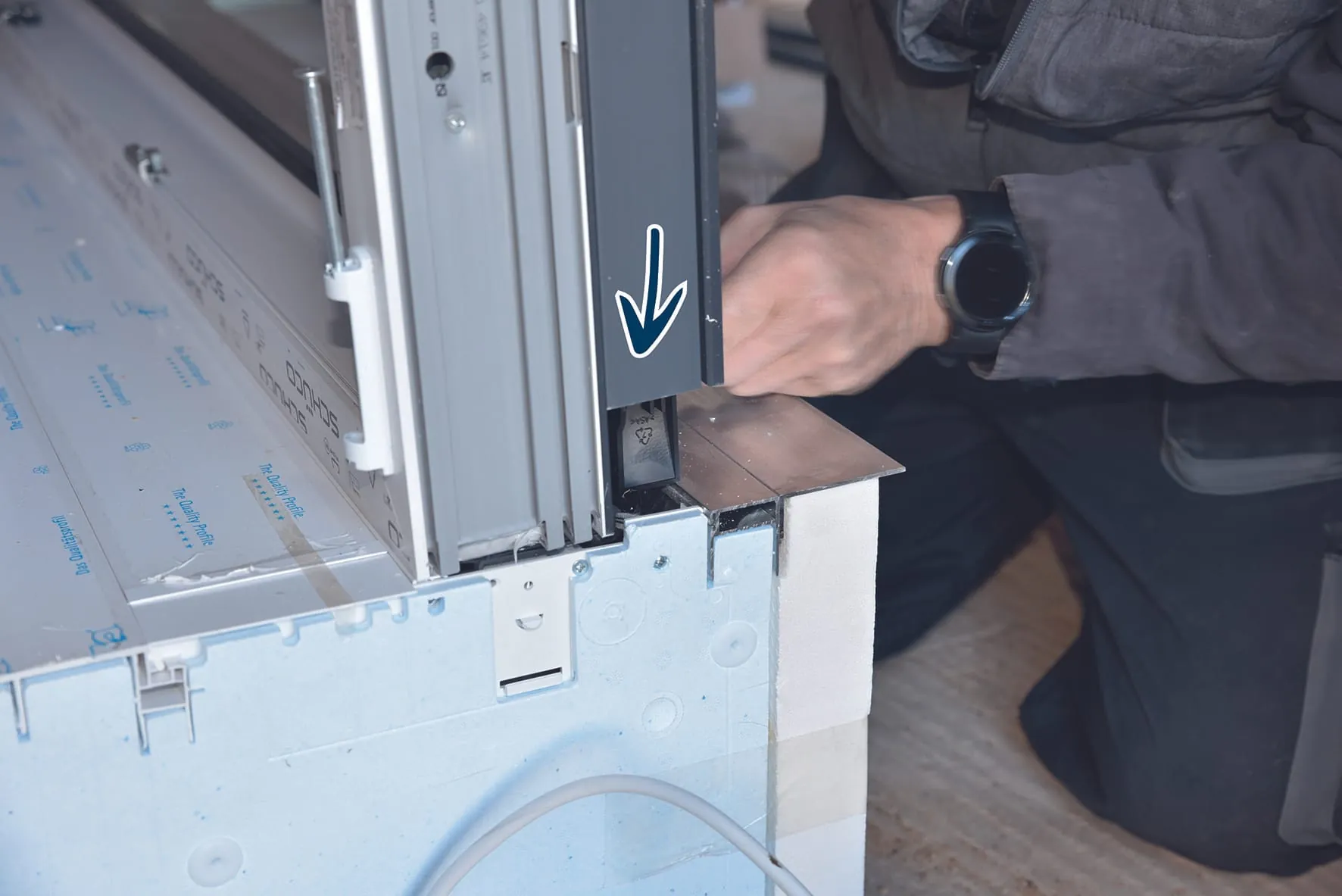

Positionieren Sie die Führungsschienen entsprechend der Rollladenkasten-Breite auf dem Blendrahmen. Bringen Sie die Rollladenführungsschiene so auf die Klemmnippel auf, dass sie sich später zirka 50 Millimeter zum Rollladenkasten verschiebt.

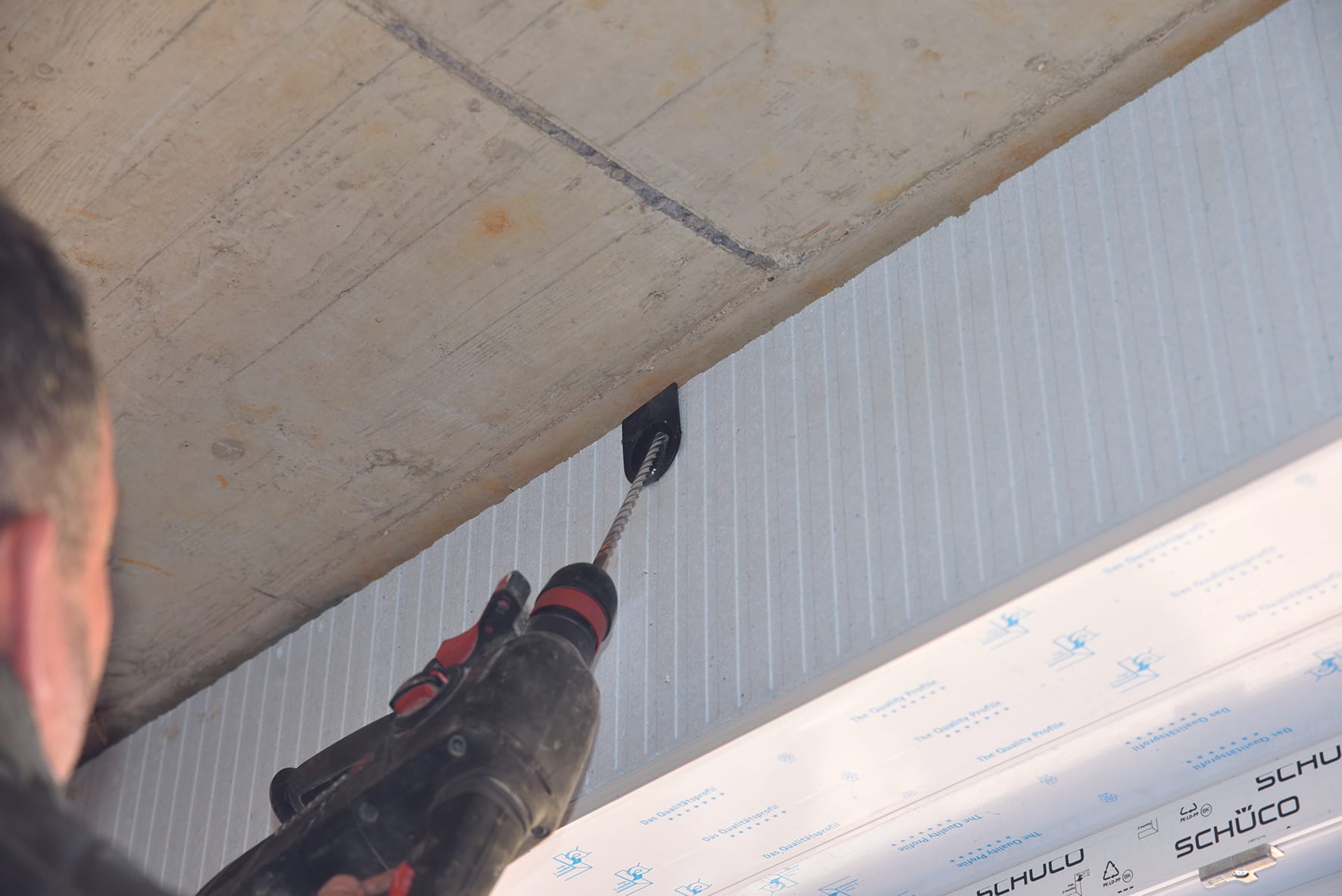

Verbinden Sie den Rollladenkasten mittels der vormontierten Sturzbefestigungen mit dem Baukörper. Die Sturzbefestigung ist im Kasten drehbar gelagert, so dass Sie bei einer Fehlbohrung die Bohrrichtung ändern können.

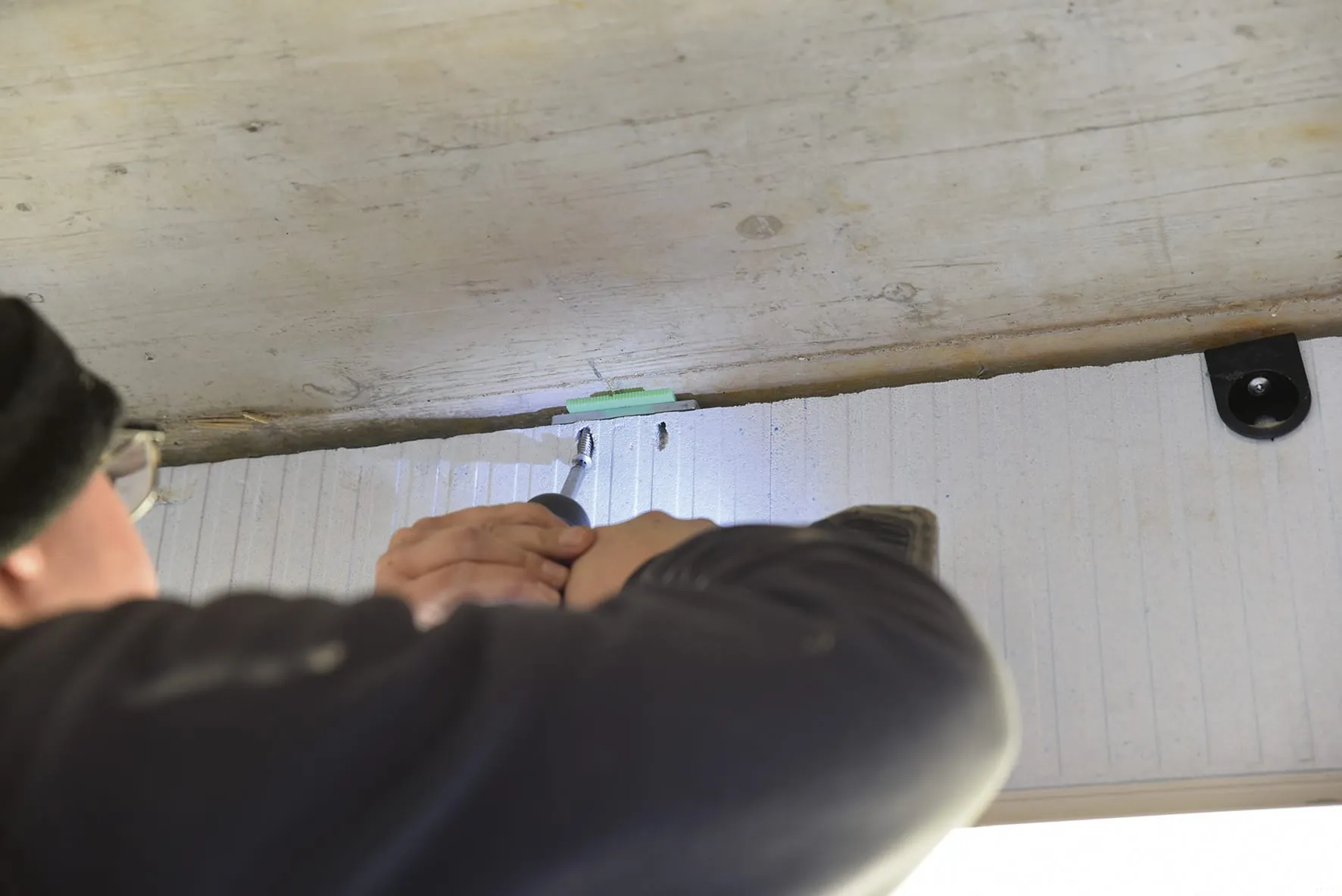

Im Bereich der Befestigung zum Sturz/zur Decke hin müssen Sie die Statikkonsole druckfest unterlegen und mit geeigneten Befestigungsmitteln verschrauben.
