Anforderungen konkretisiert Luftdichtheit von Rollladenkästen: DIN 18073 überarbeitet

Seit 1. November ist die überarbeitete DIN 18073 gültig. Darauf weist das ift Rosenheim hin. Die aktuelle Norm enthält den Angaben zufolge unter anderem Anforderungen an die Luftdichtheit von Rollladenkästen.

Diese gehen laut ift auf die Ergebnisse eines Forschungsvorhaben des Rosenheimer Instituts zurück. Die DIN 18073 dient dazu, Kriterien für die Anwendung von innen- und außenliegenden Abschlüssen nach den Produktnormen EN 13120 bzw. EN 13659 sowie für Markisen nach EN 13561 objektbezogen zu ermitteln.

Die ift-Experten entwickelten im Rahmen des Forschungsvorhabens Prüfkriterien für den Nachweis der Luftdichtheit von Rollladenkästen und erarbeitete Empfehlungen für konstruktive Ausführungen. Die Forschungsergebnisse wurden in der ift-Richtlinie AB-02/1 Luftdichtheit von Rollladenkästen; Anforderung und Prüfung veröffentlicht und nun in die DIN 18073 übernommen.

Luftdurchlässigkeit feststellen

Für die Ermittlung der Luftdurchlässigkeit des Rollladenkastens sind laut ift jetzt eindeutige Anforderungen festgelegt. Unterschieden wird in:

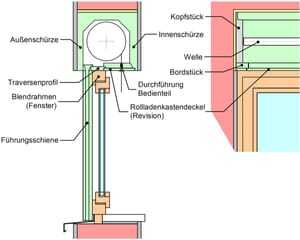

• Bauteil- oder Konstruktionsfugen , also z. B. Fugen zwischen Revisionsdeckel und Rollladenkasten. Hier gilt, bezogen auf die Länge des Rollladenkastens, als Anforderung an dessen Luftdurchlässigkeit ein maximaler Wert der Referenzluftdurchlässigkeit asb von 0,25 m3/[h m (daPa)2/3]. Für den Nachweis der Luftdichtheit sind in der ift-Richtlinie alternativ auch konstruktive Merkmale festgelegt. Somit ist für den entsprechenden Nachweis nicht immer eine Prüfung erforderlich.
• Funktionsfugen wie z. B. Gurt- oder Kurbeldurchführungen sowie Installationsdosen bei elektromotorischer Bedienung. Für die Funktionsfugen, also die Durchführung von Bedienteilen, wurden entsprechende Klassen der Luftdurchlässigkeit definiert. Sofern nicht anders gefordert, ist nach DIN 18073 mindestens die Klasse 1 einzuhalten.

Praktisch umsetzen

Eine direkte und praxisbezogene Umsetzung der DIN 18073 ermöglichen laut ift die Einsatzempfehlungen, die sich in den informativen Anhängen A bis C der Norm zu Ausführungsempfehlungen, Anwendungsbeispielen und Beispielen für Lastannahmen finden.

Weitere Änderungen gegenüber der Vorgängernorm DIN V 18073:2008-05 sind laut ift u. a. die Herausnahme der Anforderungen an Tore und an Verdunkelungsanlagen, die Anpassung des Inhalts an DIN EN 13561 und DIN EN 13659 sowie eine umfangreiche Beschreibung der Eigenschaften.

Bauteil der Gebäudehülle

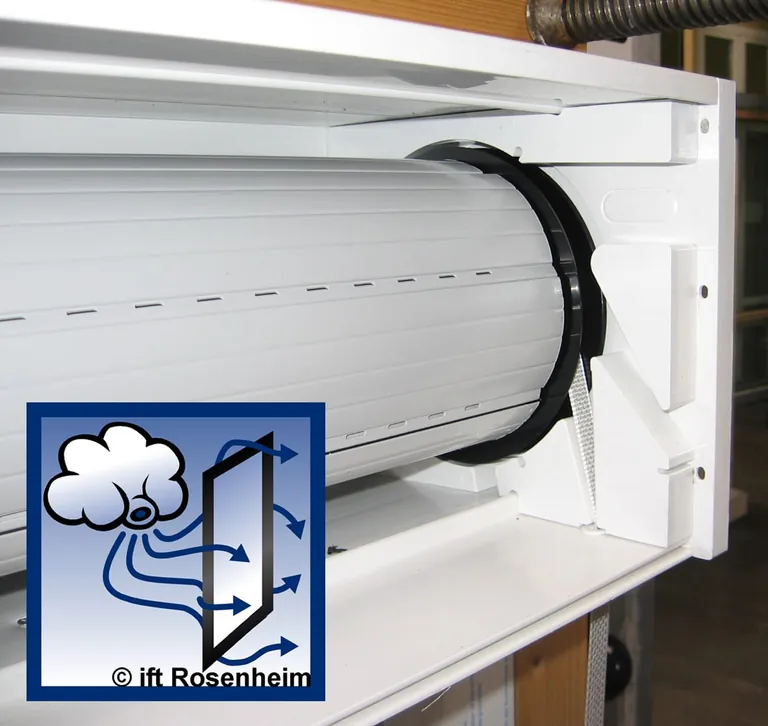

Der Rollladenkasten ist ein wichtiges Bauteil in Bezug auf die Luftdichtheit der kompletten Gebäudehülle. Laut ift zeigt jedoch die Praxis, dass die notwendige Luftdichtheit oft nicht gegeben ist.

Geregelt wird die Luftdichtheit von Außenbauteilen in der Gebäudehülle in Deutschland in DIN 4108-2. Demnach müssen Außenbauteile entsprechend dem Stand der Technik dauerhaft luftdicht sein. „Der Rollladenkasten mit seinen Konstruktionsfugen wird zwar in der Norm benannt, ist jedoch bezüglich der Luftdichtheit nicht genauer geregelt“, heißt es in einer ift-Mitteilung.

Tabelle: Referenzluftdurchlässigkeit Q10 bei 10 Pa für die Klassifizierung von Durchführungen für Bedienelemente (Quelle: ift Rosenheim)
