Mit dem richtigen Installationssteckverbinder ist der Anschluss von Sonnenschutzsystemen kein Problem. Beim QPD STAK/STAS 3 mit IDC-Schneidanschluss von Phoenix Contact entfällt lästiges Lösen und Anziehen von Schrauben. Langwieriges Konfektionieren gehört mit der Anschlusstechnik der Vergangenheit an.
Der Netzanschluss von Raffstoren, Jalousien, Rollläden und Markisen erfolgt zumeist über eine vieradrige Anschlussleitung, die mithilfe der Steckverbinder STAK 3 (Feldseite, Buchse) und dem Gegenstecker STAS 3 (Geräteseite, Stift) mit dem Motor verbunden wird. Die Installation dieser Steckverbinder war bislang aufwändig und zeitintensiv, da für den Anschluss der Leiter und die Zugentlastung des Kabels eine Vielzahl von Schrauben gedreht werden mussten.

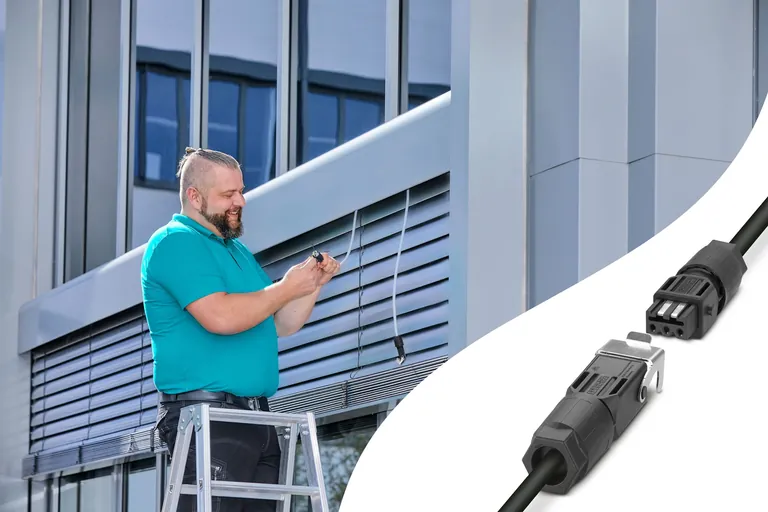

Mit den Installationssteckverbindern QPD STAK/STAS 3 von Phoenix Contact gelinge dieser Anschluss im Handumdrehen, selbst in schwer zu erreichenden Einbausituationen und unter rauen Witterungsverhältnissen. Dank Quickon-Schnellanschlusstechnik benötigen Handwerker kein Spezialwerkzeug oder Schraubendreher.
Schnelle Installation mit QPD STAK/STAS 3
Die Anschlusstechnik biete eine sichere Installation in nur wenigen Schritten. Das Kabel wird nach dem Abmanteln einfach durch die Überwurfmutter in das Steckverbindergehäuse des QPD STAK/STAS 3 geführt und die einzelnen Leiter in dem Klemmkörper fixiert. Anschließend wird die Überwurfmutter angezogen. Dabei durchtrennt die Schneidklemme des Steckverbinders die Leiterisolation und stellt so den zuverlässigen, gasdichten elektrischen Kontakt her.
Die Zugentlastung stellt sich automatisch über die Dichtung, ohne zusätzlichen Arbeitsschritt, her. Es lassen sich sowohl starre als auch flexible Leitungen bis zu einem Leitungsquerschnitt von 1,5 Quadratmillimeter anschließen. Da das Abisolieren und Anbringen eines Spleißschutzes an den Leitern sowie das aufwendige Lösen und Anziehen von Schrauben entfällt, spart man nach Angaben von Phoenix Contact bis zu 80 Prozent Anschlusszeit gegenüber konventionellen Anschlusstechniken. Dadurch reduziert sich nicht nur die Installationszeit am Gebäude, sondern auch die Arbeitskosten sinken signifikant.
Die spritzwasser- und staubgeschützten Gehäuse (IP54) sorgen außerdem für einen hohen Schutz im Außenbereich und garantieren eine zuverlässige und langlebige Elektroinstallation. Selbst extreme Temperaturen (-40 °C bis 100 °C) können der Energieverteilung nichts anhaben. Am QPD STAS 3 ist ein hochwertiger und korrosionsbeständiger Edelstahlbügel bereits vormontiert, um die sichere Verbindung der Kupplung sicherzustellen. Die Steckverbinder sind steckkompatibel mit den klassischen Motoranschlüssen für Raffstoren, Jalousien, Rollläden und Markisen.
Ein Video mit einer Schritt-für-Schritt-Anleitung der Installation gibt es hier.
