Raffstores eignen sich mit speziell geformter RetroLux-Lamelle neben der Sonnenschutzfunktion gut zur Steuerung des Tageslichteintrags in Gebäuden. sicht+sonnenschutz erläutert die Montage von vorkonfektionierten Anlagen mit Tageslicht-Lamellen Schritt für Schritt.

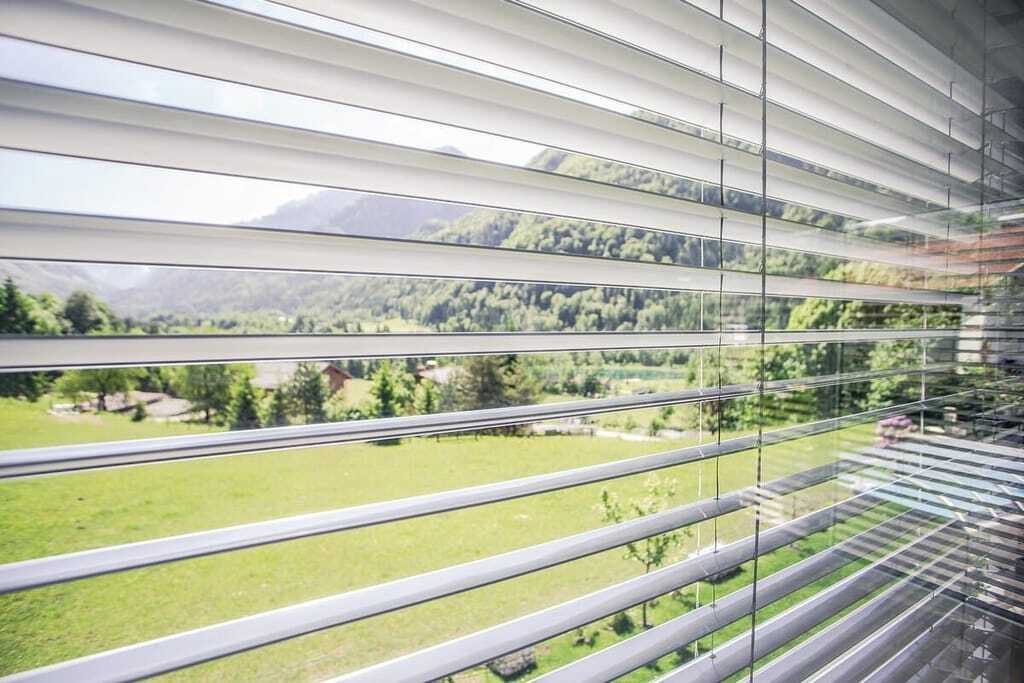

Per Kantung teilt der österreichische Sonnenschutz-Hersteller Schlotterer die RetroLux-Lamelle in zwei Bestandteile: Das außen liegende Stück reflektiert die Sonnenstrahlen zurück gen Himmel und schützt vor Hitze. Das innere Teilstück lenkt das Tageslicht blendfrei über die Decke in den Raum. Der Kunde spart sich Geld für Klimaanlage und Kunstlicht. Die über den Behang veränderbare, an den Tagesverlauf angepasste Lamellenstellung gewährleistet selbst bei heruntergelassenem Behang eine gute Durchsicht.
Im Praxistipp erläutert sicht+sonnenschutz die Montage eines Raffstore-Elements des Typs Raff S mit RetroLux-Lamelle. Mit Raff S, Aufsatzkästen des Typs Resa und den Vorbaukästen Voro liefert Schlotterer drei Einbausysteme für Raffstores. Anlagen des Typs Raff S bieten nach Unternehmensangaben den Vorteil einer geringen Kastentiefe.
Dadurch putzt der Fachbetrieb das Element in die Fassade ein und rüstet bestehende Schächte oder Sturzkästen einfach nach. In allen RAL-Farben pulverbeschichtete,
sichtbare Blenden, Kästen und Führungsschienen setzen architektonische Akzente. Seine Raffstores liefert Schlotterer mit unterschiedlichen Lamellenprofilen und An -
triebsvarianten (Getriebe- oder Motorantrieb). Die Raffstores lassen sich ideal mit IGI-Insektenschutzsystemen von Schlotterer erweitern.
Vorteile für den Verarbeiter
Der Raffstore Raff S bietet für den R+S-Fachbetrieb folgende Vorteile:
• einfache Maßermittlung
• schnelle und unkomplizierte Montage über die tragenden Führungsschienen ohne Verschraubung in der (WDVS-)Fassade
• vorgegebene Steckposition am Kasten und an der Führungsschiene schließt Montagefehler nahezu aus
• hohe Windstabilität durch seitlich geschlossene Führungsschienen
• Kasten und Führungsschienen putzt der Verarbeiter bei Bedarf komplett ein
• Pulverbeschichtung des Kastens und der Führungsschienen in allen RALFarben möglich
Montage Schritt für Schritt
Schritt 1: Bestimmen Sie die gewünschen Außenmaße (Breite und Höhe des fertigen Elements) analog zu einem Vorbaurollladen.
Schritt 2: Heben Sie die im Kasten vormontierten Raffstores und die Führungsschienen aus der Kartonverpackung. Auftrags- und Positionsnummer sowie Elementgröße auf der Verpackung und dem Element vereinfachen die Zuordnung der Bauteile für den Raffstore.
Schritt 3: Stecken Sie die Führungsschienen in die Seitenteilzapfen des Raffstorekastens.
Schritt 4: Danach positionieren Sie das Element aus Kasten und Schienen analog zu einem Vorbaurollladen vor dem Fenster und schrauben es an den Rahmen an.
Schritt 5: Klipsen Sie die Einlegeschienen in die Führungsschienen und kontrollieren Sie die ab Werk eingestellten Endpunkte mit einer Probefahrt des Behangs.
